Portes à ouverture rapide

Les portes à ouverture rapide horizontales ou verticales permettent d’accéder facilement à l’intérieur d’un équipement à pression. Elles permettent notamment d’introduire et de récupérer des racleurs ou de réaliser la maintenance des filtres.

Le principe de fermeture « à colliers » autorise une manipulation rapide, par un seul opérateur, ce qui la rend incontournable auprès des utilisateurs.

Elle présente également 2 niveaux de sécurité, évitant ainsi une ouverture accidentelle sous pression, ces sécurités répondent aux exigences de l’ASME VIII Division 1.

  • La position de parfaite fermeture est clairement identifiable visuellement
  • La vis d’évent empêche toute ouverture sous pression par maladresse ou inattention.

Nos portes sont qualifiées GRT gaz.

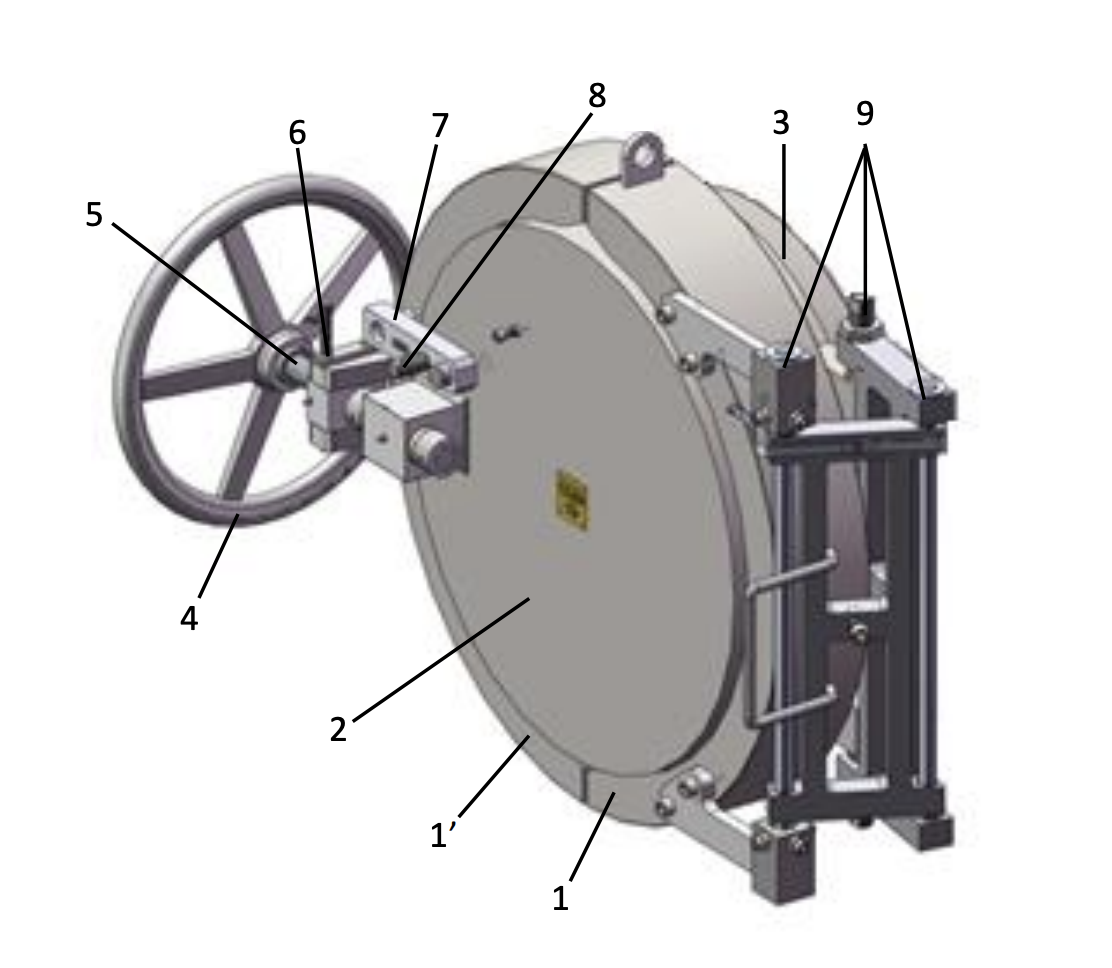

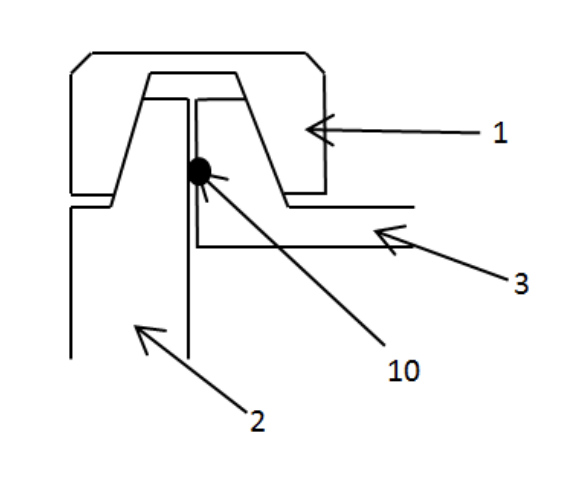

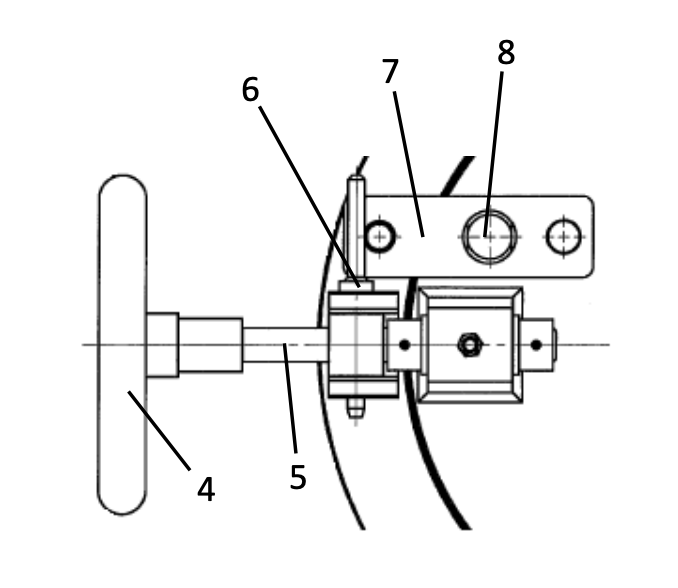

Le demi-collier (1) soudé sur le couvercle (2) et le demi-collier (1’) soudé sur le corps (3) sont rapprochés par le système de manœuvre. Les portées coniques serrent progressivement le couvercle (2) et le corps (3) jusqu’à l’écrasement du joint torique (10) assurant l’étanchéité à la pression. Le système de manœuvre est constitué de plusieurs pièces participant à la sécurité de l’équipement, en conformité avec les exigences des codes de construction CODAP et ASME VIII, et avec la plupart des cahiers des charges. Le volant (4) et la tige filetée (5) permettent la translation sans effort du couvercle, après avoir libéré plusieurs organes de sécurité :

  • La Broche (6) ne peut être enlevée que si la barre de sécurité (7) est libérée
  • La barre de sécurité (7) ne peut être enlevée que si la vis de sécurité (8) est dévissée
  • Enfin, la vis de sécurité (8) est indémontable lorsque l’appareil est sous pression.

La charnière (9), de conception variable selon les dimensions de l’équipement, permet un dégagement total de l’entrée de l’appareil pour un accès facile.

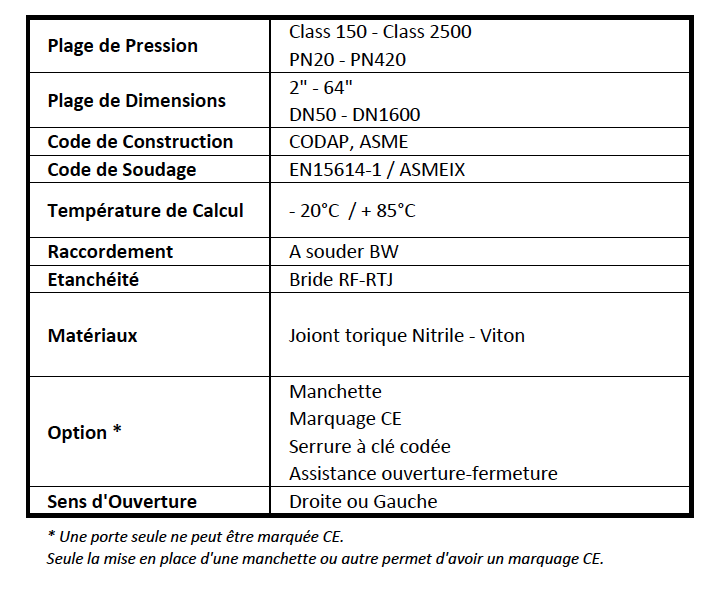

  • Ouverture par un seul opérateur
  • Ouverture en seulement 1min
  • Large gamme de pressions (Class 150 – Class 2500)
  • Large gamme de dimensions (2’’ – 64’’)
  • Raccordement par bride ou par soudage
  • Option sur demande

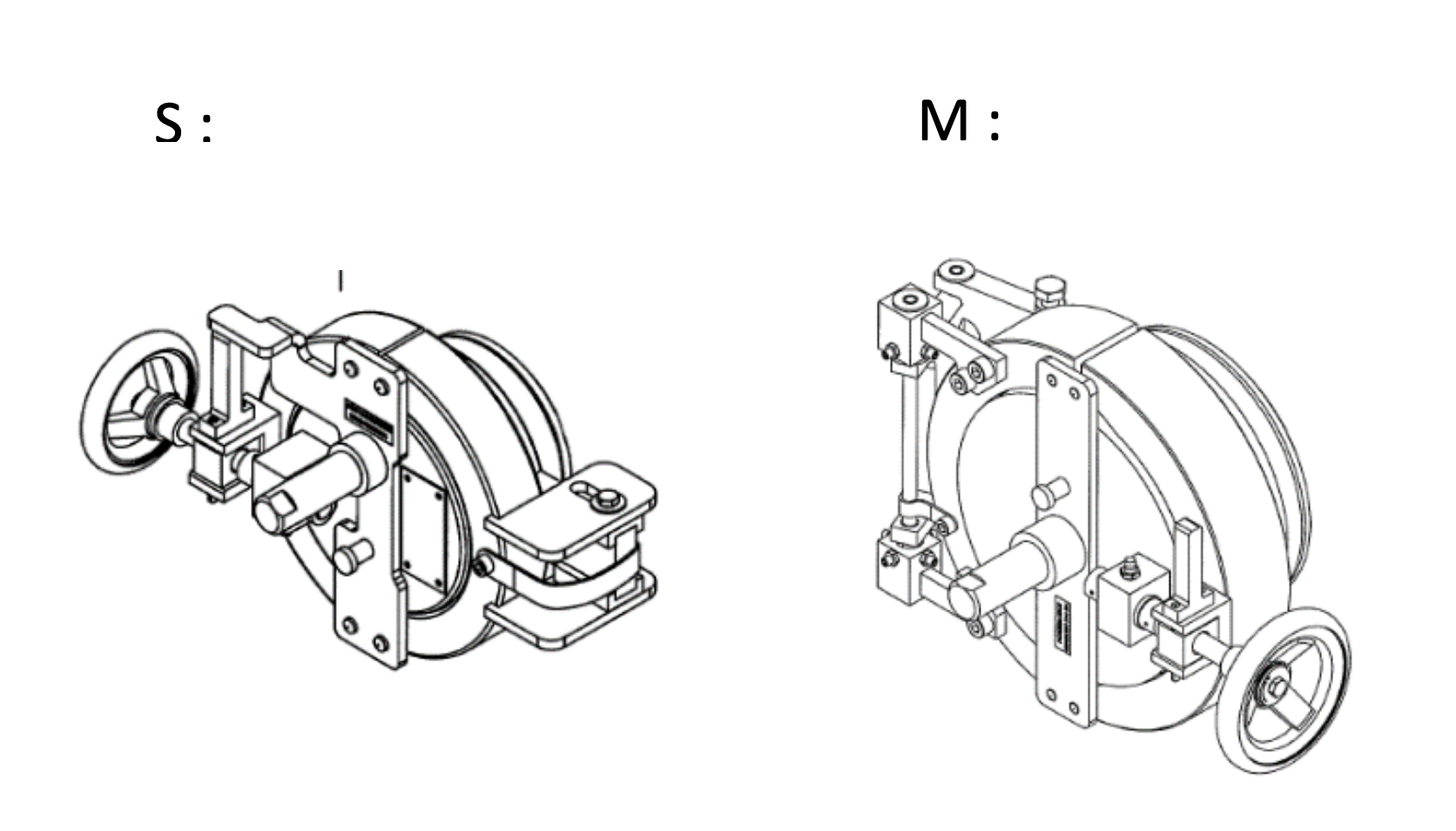

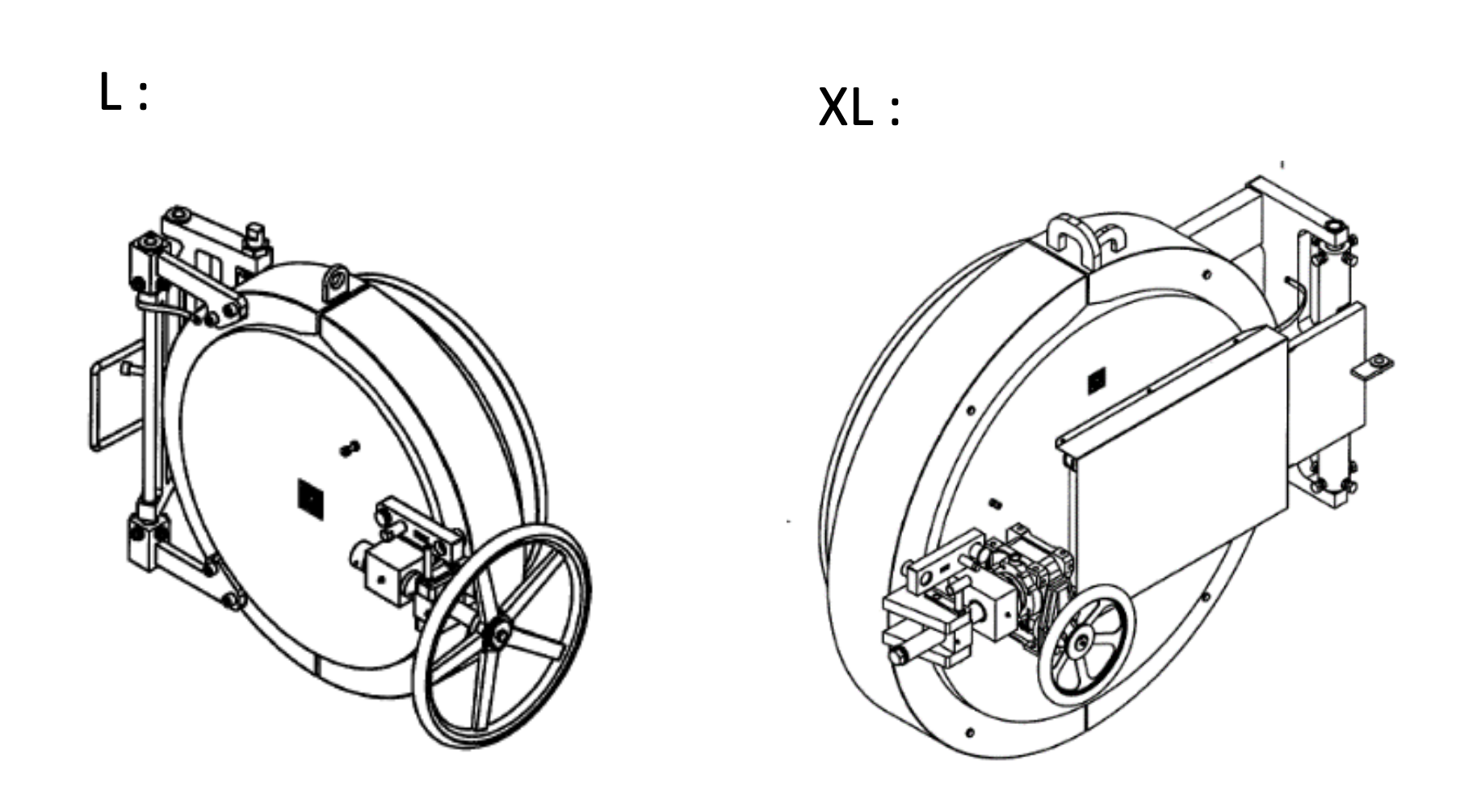

PORTE À OUVERTURE RAPIDE HORIZONTALE

Ceci est un tableau non exhaustif, toute demande est étudiée.

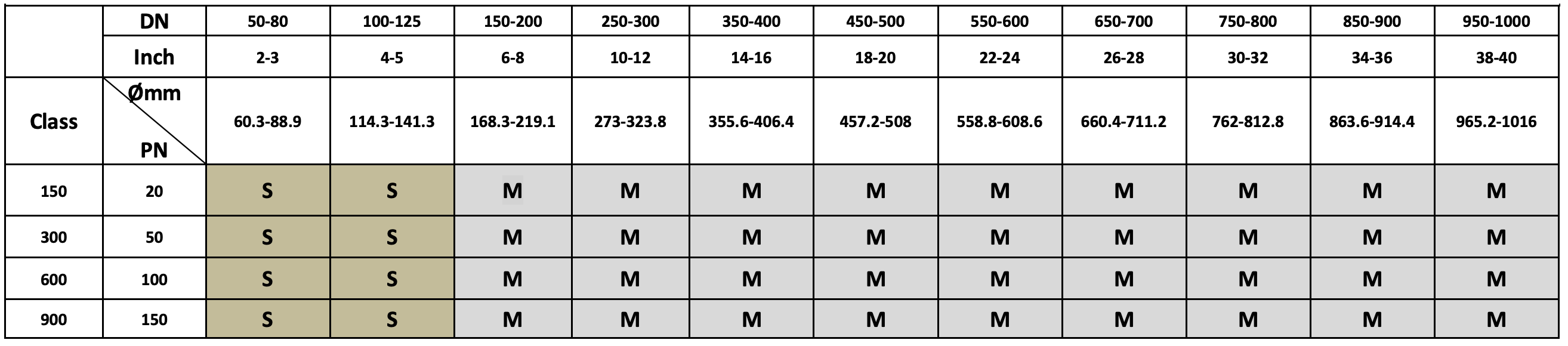

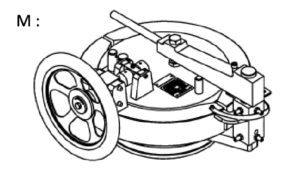

PORTE À OUVERTURE RAPIDE VERTICALE

Ceci est un tableau non exhaustif, toute demande est étudiée.
